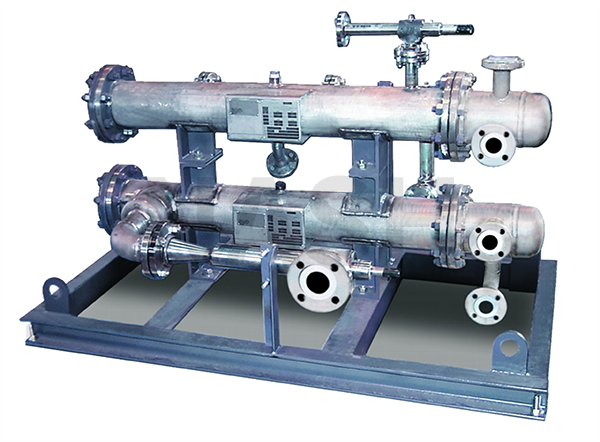

NASH Ener-Jet ™ 蒸汽喷射器

产品型号:   蒸汽喷射器

更新时间:   2017/8/30 9:33:53

浏览次数:   7339

产品特点:    材料应用非常广泛 喷射器外形尺寸从1英寸到78英寸(2m) 能满足标准大气冷凝器的设计要求 没有活动部件,可以连续无故障运行 抽真空效率很高,并且能满足高吸气量的需求 根据HEI标准制造和检 ...

产品概述

• 材料应用非常广泛;

• 喷射器外形尺寸从1英寸到78英寸(2m);

• 能满足标准大气冷凝器的设计要求;

• 没有活动部件,可以连续无故障运行;

• 抽真空效率很高,并且能满足高吸气量的需求;

• 根据HEI标准制造和检验,以保证性能;

• 能够有效的降低成本,尤其是在批量生产的应用中;

• 当与NASH液环真空泵进行优化组合成复合系统后,可有效降低运营成本,并增强真空的稳定性。

典型应用:

金属除气行业:喷射器系统/复合系统能够达到绝压1 torr以下

石化行业:单级、多级喷射器系统/复合系统根据工艺的不同而应用广泛

炼油行业:多级喷射器系统/复合系统应用于蒸馏塔的粗真空

电力行业:两级喷射器系统用作冷凝器的抽气装置

食用油行业:多级喷射系统/复合系统用于除臭、漂白和其它工艺

单级和多级系统应用于其它通用和化工行业

乙烯乙二醇作为驱动气体,应用于聚酯工艺

石墨喷射器用于盐酸制造工艺

蒸汽喷射器的操作原理

一台喷射器有两个入口:一个是驱动气体入口(入口1),驱动气体通常是水蒸汽,另一个是抽送气体入口(入口2),抽送的气体通常是气体和蒸汽的混合物。

高压低速的驱动气体进入入口1后,在设计压力下从蒸汽喷嘴处以超音速的速度喷出,夹带着从入口2进来的被抽送气体通过喷射器腔,在特定的压力和温度下,喷嘴喉部直径决定了通过喷嘴处的蒸汽量。

被抽送的混合气体和驱动气体(蒸汽)在通过扩散器的缩颈处时混合到一起,压力升高,速度降低。驱动气体速度降低,被抽送气体速度升高,在扩散器喉部的某个位置混合气体达到了音速,在那里形成了一个固定的音速的冲击波,使压力急剧升高。在扩散器喉部的冲击波使速度从超音速降到了音速以下。

在扩散器的变径处,混合气体的速度是音速以下的,继续通过变径处使压力上升,速度继续降低。这一能量的转化直接导致的结果就是使混合气体在出口处的压力比入口处压力升高了几倍。

喷射器系统的选择主要主要是由较后需要达到的真空度决定的。当然,气体的压缩量,运营成本和可用资金也影响系统的选择。NASH的真空泵常常被用在装置的较后一级,可以有效的降低运营成本。

大气压下的空气也可以用作喷射器的驱动气体,但是这种系统会受限于压缩比。在低压下工作的真空泵能增强驱动气体的能量,能引导大气压下的空气通过喷嘴,使气体在喷嘴的出口处速度增加,压力降低。这个过程在喷射器系统中能驱动工艺气体进入喷射器。
